一、基本介紹
精雕機（CNC engraving and milling machine）它是數控機床的一種，精雕機是使用小刀具、大功率和高速主軸電機的數控銑床，國外并沒有精雕的概念，加工模具他們是以加工中心銑削為主的，但加工中心有它的不足，特別是用在小刀具加工小型模具時會顯的力不從心，并且成本很高。國內開始的時候只有數控雕刻機的概念，雕刻機的優勢在雕，如果加工材料硬度比較大也會顯的力不從心，而高光機既可以雕刻，也可以銑削，所以說高光機的出現填補了兩者之間的空白。高光機其實主要是根據其加工產品的特點而命名的，其外形類似雕刻機（或者是精雕機），主軸選用100000RPM的氣浮主軸，在加工產品時，達到鏡面效果，看不到刀紋。目前高光機的別名也比較多，例如倒邊機、亮邊機、倒角高光機等等，高光機對技術要求較高，對數控系統的處理速度要求較高，伺服的響應必須跟上數控系統的速度。雙立軸的優勢在于可以一次裝夾，同時加工兩個工件，大大提升了加工效率。

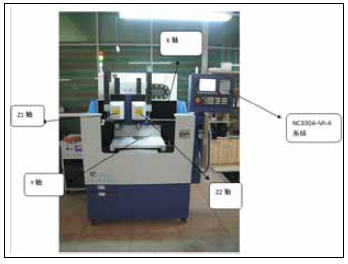

二、機床介紹
機床主體結構采用高質量大理石床身，結構精密質地均勻，強度大、硬度高，永久不變形，吸震效果好，不受溫度影向，加工精度高，高速運行穩定性好，并且具有不生銹，耐酸堿，耐磨性，不磁化，不變型等優點，雙頭機的具有以下優點：
■ 同時加工同樣產品，充分發揮加工效率；
■ 可以分工序加工：即一主軸做第一工序，另一主軸做第二工序，排除換刀或第二次裝夾的麻煩；
■ 采用高速氣浮主軸，進給速度可達4000mm/Min進行加工，使加工產品邊緣光滑、高效率；
■ 主要用于玻璃面板、手機電容屏、接觸摸板，加工玻璃磨邊磨孔、適用于亞克力切割、小零件批量加工等；
■ 更大程度節省成本開銷，也就是爭取了更多的純利潤。
三、設備主要電氣系統的構成
1、高性能的控制系統
臺達數控NC300A-MI-S數控系統，使用嵌入式系統，架構穩定，不像PC-BASE對電壓、電流、溫度、濕度要求那么嚴格；高速總線控制，實現全數字化控制，并且配線簡單，維護方便，提供CNC Solution產品組合，提供On-line及off-line MLC 編程，系統維護更加簡單；8.4寸顯示器人性親和力高的人機界面，Jerk控制，提高加工精度。
2、臺達高性能通訊型伺服驅動器
X/Y軸 ASD-A2-0721-F各一臺,伺服電機ECMA-C10807RS，Z/A軸ASD-A2-0421-F各一臺,伺服電機ECMA-C10604SH
3、高功能矢量控制變頻器
VFD015B21A 兩臺，這是新一代高功能無感測矢量控制變頻器，具有功能齊全、調速精度高、穩定性好及可應用范圍廣等特點。
四、動作過程：
本機床除了使用傳統的CAM軟件生成的加工程序外，還使用了2個特殊功能，軸命令轉移功能，由于行業需要，雙立軸在執行運行時程序里只使用Z代碼，不能使用A或者C等，所以系統韌體增加了軸命令轉移功能，首先是設置系統參數：P350=20，P351=21，P352=13，P353=14，P374=3，
■ A軸指令從Z軸轉移，在PLC里觸發特M1102(A軸接收主軸命令)，M1098軸命令轉移控制觸發旗標
■ 同動功能，P364=3， A軸與Z軸同動，在程序里出現Z代碼運動指令時、兩個立軸同時運動，此功能需要觸發特M1088和特M1092
■ 多次使用一鍵呼叫MARCO功能；為了操作方便和對刀的安全，使用系統特有的一鍵呼叫MARCO功能，此功能調用O_MARCO程序，O9001使用與A軸回機械原點，O9002使用與Z軸回機械原點，O9003使用與Z與A軸回機械原點
五、結束語
這些功能為用戶使用提供了極大的方便，再加上臺達總線結構的架構體系，方便易懂的操作界面，此款機床在市場上會大有作為。
