為能在激烈的市場競爭中取勝，提高機床附加價值功能的集成化正在發展。代表這一趨勢的就是以一臺機床進行復合加工和不同方式的加工、作為可達到多品種、小批量生產、不同品種不同產量的生產時代的王牌而顯露頭角的復合加工機床。
復合機床，又稱為復合加工機床，或多功能復合加工機床，是能夠在一臺主機上完成或盡可能完成從毛坯至成品的多種要素加工的機床。現今的制造業，特別是在機械加工現場，有如下幾個特點：多品種、中小批量化生產；較緊的交貨期；盡量降低生產成本；伴隨輕型化、產品外觀美學化的市場需求，產品的形狀日益復雜；缺乏技術嫻熟的核心員工。
為適應這種現狀，在激烈的市場競爭中取勝，作為“王牌”的復合加工機床閃亮登場了。復合加工機床的開發、生產在不斷得到推進，特別是最近具有將車削功能和回轉切削功能合并起來的機床的銷售臺數迅速增加，今后可望達到與加工中心相匹敵的生產和銷售規模。
1 控制系統的組成
數控系統：PUTNC-H6C-6×1；

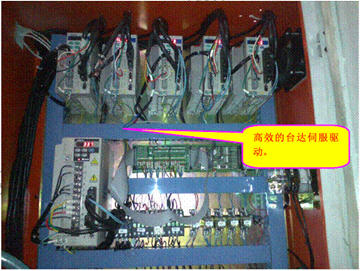

伺服驅動：ASD-A4523-B×1、ASD-A0721-AB×3、ASD-A1021-A×1、ASD-A1521-A×1；
伺服電機：ECMA-C30807ES×2、ECMA-C30807FS×1、ECMA-F21845PS×1、ECMA-E31310FS×1、ECMA-E31315ES×1。
2 性能及特點

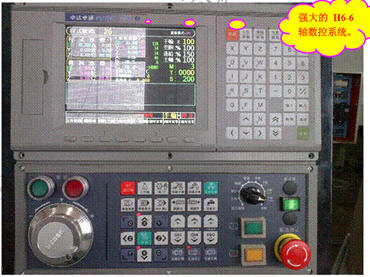

通過臺達PUTNC-H6C-6的高性能6軸控制器，匹配臺達高性能伺服和45°高剛性斜床身，充分發揮產品高性能的特點，分別作用于X軸、Y軸（垂直于X軸，用于銑削加工）、Z軸、A軸（第二主軸）、B軸（第三主軸）、C軸（第一主軸），組成車銑CNC復合加工車床。
以車削為基礎的CNC復合加工車床，通常是以普通CNC數控車床為基礎，匹配一個4工位或者8工位電動刀架或液壓伺服刀架，或者匹配便于高效批量加工的多個排刀等刀具發展而成。主要加工對象為軸類、盤套類等回轉體零件，還可以進行軸類加工件的側向或者軸向的銑削、鉆孔和攻絲等加工。

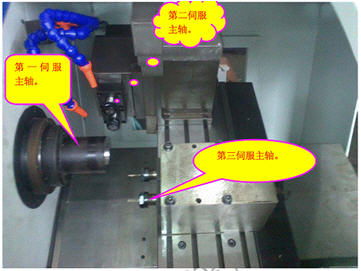

在垂直于X軸的端面后端裝上具有可任意升降的銑削動力頭（第二主軸），在銑削動力頭的第二主軸上安裝銑刀、鉆頭或絲錐。銑削動力頭的升降通過伺服電機帶動滾珠絲杠旋轉來實現精確定位。通過第一主軸的速度模式和定位模式的切換，匹配定位模式下的任意分度配合X軸端面和Z軸端面安裝的動力頭（第二主軸和第三主軸）上安裝的旋轉刀具進行偏心鉆孔，攻絲和銑削加工，還可實現圓柱的高速插補，從而大大地?cái)U(kuò)展了數控車床復合加工的能力。 達到通過一次工件裝夾，便可對回轉體零件進行全部或大部分的加工效果。

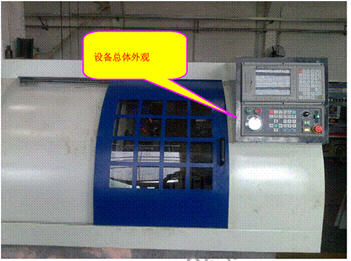

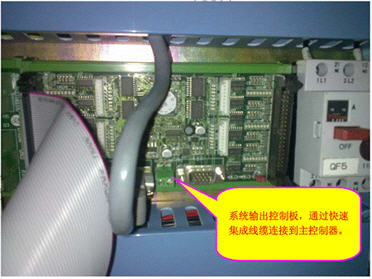

3 現場資料分析

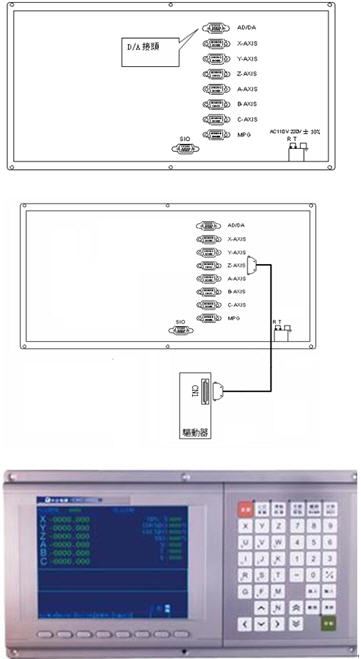

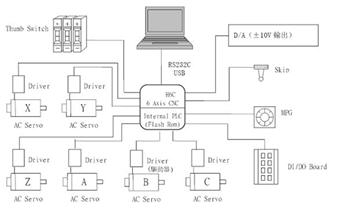

4 控制器結構及特色
電壓命令型伺服系統，最大響應速度，每秒400萬個脈沖 (4000kpps) 分辨率1μm 時，速度可達每分鐘240米。

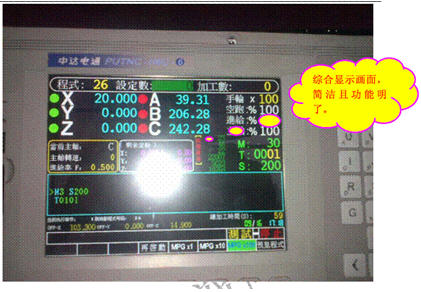

可自由設計簡易之LCD屏幕，利用LCD顯示編輯系統，簡單易學。并可選擇PC屏幕顯示編輯軟件，便于監視或檢驗程序。經計算機RS232 接口，可由PC傳送并執行程序 (邊傳邊做)，或直接通過USB接口進行傳輸。
除一般程序設計外，也可由CAD/CAM制作完成，經USB或計算機RS232C接口輸入。
可自由規劃個人專屬 KEYBOARD 或指撥設定。
H6C 控制器可經由滾輪及被動 ENCODER 同時反饋，相互比對，確認送料長度。
主機程序記憶儲存容量536k。
關機后，以電池系統保存程序 (BatteryBackup)。
MCM參數設定表，可針對不同CNC機臺特性，設定機械參數，增加配機的親和性。
具齒隙補償功能，可以調整導螺桿因使用后，所產生的齒隙誤差。
具6組工作坐標系設定功能，能方便程序設計與工件加工。
客戶自設程序群功能(MACRO)。
刀具進給率可設定為毫米/分鐘或毫米/每轉。
單節間不停頓模式功能。
跳節功能 (Option Skip)。
選擇性停止 (Option Stop)，進給暫停 (Feed Hold) 功能。
在加工程序中，絕對值與增量值可同時交互使用。
自我診斷及錯誤指示功能。
切削圓弧時，可以直接用R-值表示半徑，也可使用I與J值。
各軸均可設定為主、仆模式。
具M(jìn)PG手搖輪接口，可執行手搖輪測試程序(MPG Test)。
提供串行輸入128點，輸出128點之可程序邏輯控制點。
5 主要應用市場
本機床配合臺達PUTNC-H6C-6數控系統具有車削、鉆削、鏜削、銑削，攻絲等功能。適用于高速鋼、硬質合金及陶瓷刀具，對黑色金屬、有色金屬及部分非金屬材料的零件進行粗、精加工?？绍?chē)削內外圓柱面、內外圓錐面、端面、溝槽、螺紋及復雜回轉型面，并可對零件的端面進行鉆孔、攻絲、鏜孔、銑削、及外表面銑削、深度較小的鏜孔工序。
6 結束語
隨著科技的飛速發展，機械加工行業正在不斷地向自動化、專業化、定向化的控制升級轉化。結合中達電通控制系統的穩定性、開放性和易用性，在很多特種機械上都有很大的發展空間與潛力，配合中達綜合自動化產品組成的整體解決方案，以經濟的成本、較高的性?xún)r(jià)比完成客戶產品的自動化控制需求。
