前言：
模切機是模切壓痕設備的統稱。模切包括按模板壓痕和按模板壓切。用鋼刀將印品壓切成單個圖形的產品稱作模切；利用鋼線在印品上壓出痕跡或者留下彎折的槽痕稱作壓痕。模切主要用于商標，不干膠及電子行業。
模切機對生產速度和精度要求很高，目前市場上用的較多的控制架構是PLC發脈沖控制伺服或步進；本文提供另一種新穎的方法，介紹A2伺服的PR模式用在平壓平型模切機上。
一、 設備主要結構

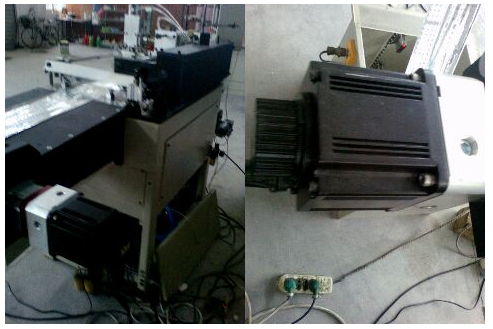

實際照片如下圖：

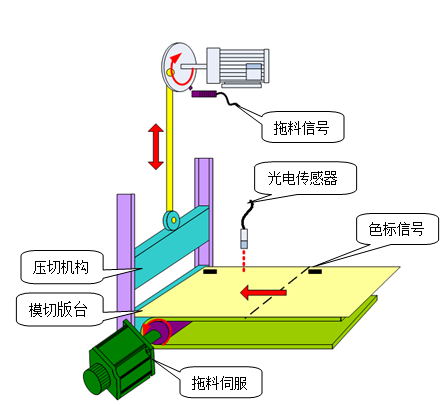

平壓平型模切機的模切版臺和壓切機構的形狀都是平板狀的。模切版被固定在平整的版臺上，被加工板料放在壓板上。工作時，模切版臺固定不動，壓板通過曲軸連桿作用往復運動，使得版臺與壓板不斷地離合。當版臺與壓板與開時，給一拖料信號給A2伺服，A2伺服按照要求送一次料。之后，版臺與壓板合壓一次，便實現一次模切。
二、工藝流程
模切機的工作流程模式有程控和光控，光控相對復雜。
1. 光控模式：
用在材料上有色標的場合，要求每次切割位置相對色標是固定的。

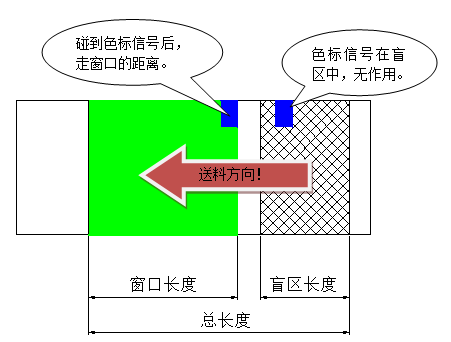

光控的過程如下（參考下圖）：當A2伺服收到拖料信號后，開使進行送料，在走的過程中，如果已送料的長度小于盲區長度的大小，此時，即使有色標信號，伺服也不理會；當已送料長度大于盲區長度后，伺服捕捉此后出現的第1個色標，當碰到色標信號后，伺服以碰到色標的位置為起點，再走窗口的距離，然后停止。如果，色標信號一直不出現，伺服就以一開始的速度走設定的送料長度。
2、程控模式：
一般用在材料上沒有色標的場合，當A2伺服收到拖料信號后，伺
服走一固定的距離，也就是設置的送料長度。
三、功能實現
目前世面上大多數模切機的控制由PLC發脈沖控制步進或普通伺服，盲區和窗口都是由PLC判斷，此種方式的缺點在于，當PLC碰到色標后再發指定窗口脈沖數，即使發的窗口脈沖數是正確的，由于伺服存在跟隨誤差，最終的切割位置還是會有所偏離色標信號。為避免這種情況，一般PLC程序會做處理，也就是當碰到色標信號后，先發出CCLR信號（清除脈沖誤差量），同時發出窗口的脈沖數，這可以提高部分精度。但由于普通伺服的I/O反應時間較長，無法達到最佳效果。
針對此情況，我們選用臺達高性能A2伺服，用PR模式來實現。
下面簡單介紹一下 Pr 模式
所謂的Pr 模式，即為Procedure 模式，傳統的伺服，使用此模式規劃既定的行程，如點對點的控制，A2的Pr模式，已超出傳統的使用，讓系統具有＂可實時改變規劃行程＂的能力，具有動態調整參數的功能，A2共有64個程序

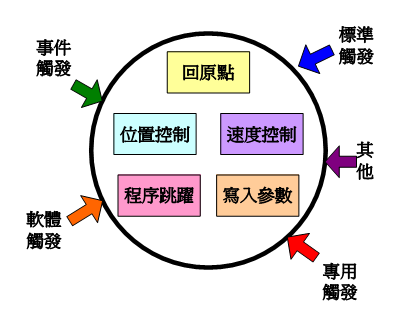

Pr 模式主要功能如上圖，
回原點模式：提供9種回原點的模式，若包含次選項，組合超過30種
速度模式：可做定速控制，含加減速曲線規劃
位置模式：定位命令，共有絕對命令、相對命令、增量命令、高速抓取定位命令
程序跳躍模式：可改變程序的執行順序，增加程序重復使用率及系統的使用彈性
寫入指定參數：可以改變系統參數，動態調整系統。
四、電氣架構圖
1、電氣配置清單：
1. PLC: DVP32ES200T*1
2. 人機界面： DOP-B05S100
3. 伺服：ASD-A2-1521-B
4. 變頻器: VFD022M21A
5. 其它電氣配件
2、電氣架構圖：
臺達的B05觸摸屏有3個通訊口，可以同時使用，此設備，我們用屏的COM1口（RS232）與PLC相聯，屏的COM2口通過RS485和臺達A2伺服相聯，用來設置A2運行所需的參數。這種架構簡化了用戶的配線和PLC程序量，讓PLC專注其它重要控制，糾偏，收料等。
五、A2參數設置
1、輸入點定義：
DI1: SON
DI2: 光控 對色標切啟動 觸發EV1 (PR51)
DI3: 程控 定長切啟動 觸發EV2 (PR52)
DI4: 點動正轉 觸發EV3 (PR53)
DI5: 點動反轉 觸發EV4 (PR54)
DI6: 停止
DI7: 色標

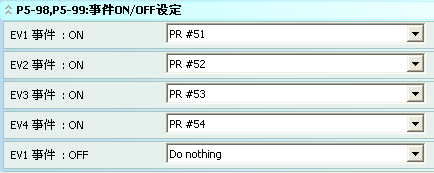

事件功能是臺達A2伺服的一大特色，即當輸入點發生上升（或下降）延跳變時，觸發執行一個PR程序，可以用來改參數，或重新歸劃路徑。
2、輸出點定義
DO1:SRDY
DO2:ZSPD
DO4:盲區到達，100MS信號時長
3、光控PR程式說明：
光控就是當A2伺服收到拖料信號后，首先走一個POSITION定位TYPE 2路徑PR，PR的長度稍大于兩個色標之間的長度，在走的過程中，如果已送料的長度小于盲區長度的大小，此時，即使有色標信號，伺服也不理會；當已送料長度大于盲區長度后，伺服的CAPTURE功能開啟，捕捉此后出現的第1個色標，當碰到色標信號后，伺服中斷當前走的PR,然后再執行一個定長PR50,PR50走的長度規劃為窗口距離，工作模式為CAPTURE高速抓取定位，也就是說，最終目標位置為CAPTURE抓取位置+窗口位置，定位完成后，CAPTURE自動關閉。如果沒有色標，走完設定的長度后，停止。以下是詳細的PR流程及說明:

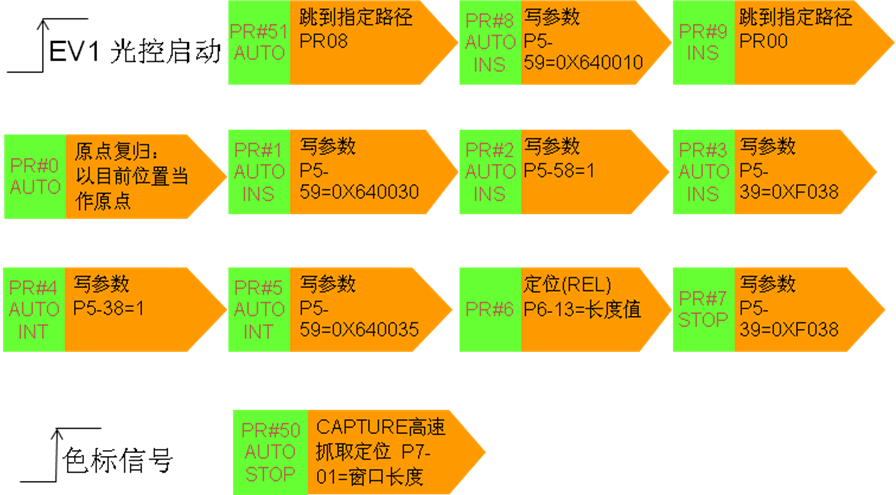

4、光控具體PR流程及參數說明：
PR51: 當PLC發出伺服光控起動信號時，觸發伺服的事件1功能，事件1對應的PR號為PR51,進入PR51后，先跳轉到PR8.
PR08: 將P5-59設為0X640010（COMPARE啟動控制）。首先將COMPARE軸設為輔助編碼器，目的為了后面將P5-57(COMPARE值當前位置)清零。
PR09: 跳轉到PR0，執行原點復歸

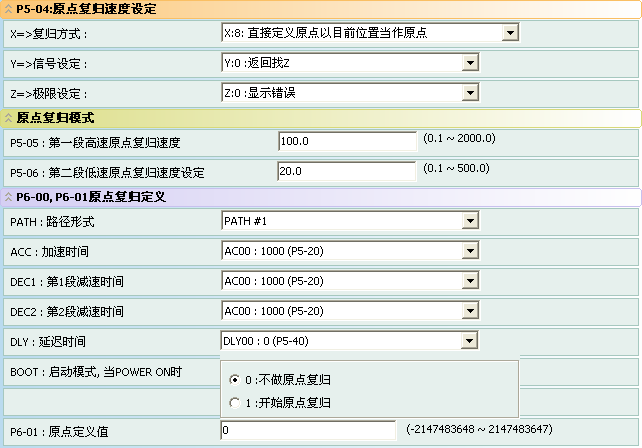

PR00: 回原點的方式為8，直接定義原點以目前位置當作原點。也就是說，伺服本身不動，只是將伺服的當前位置清零。然后自動跳入PR01
PR01：將P5-59設為0X640030（COMPARE啟動控制），COMPARE軸被設為主編碼器。此時P5-57參數(COMPARE軸位置)復位為電機反饋位置，由于前面伺服已回過原點，電機反饋位置為零，因此P5-57=0。
PR02：將P5-58（比較點數）設為1。每切一次，只通過一個盲區。

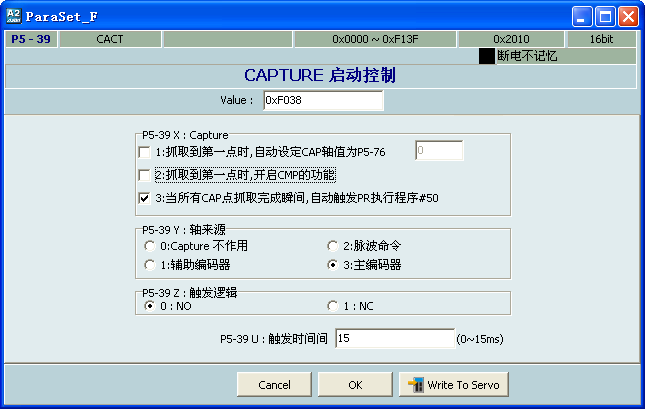

PR03：將P5-39設為0XF038，定義如下圖所示。
PR04：將P5-38（CAPTURE抓取數量）設為1。抓取盲區后出現的第1個色標。

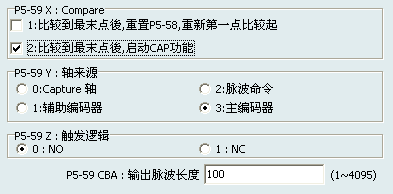

PR05：將P5-59設為0X640035（COMPARE啟動控制）。開啟COMPARE功能，COMPARE完成后（走盲區），啟動CAPTURE功能（抓色標）。

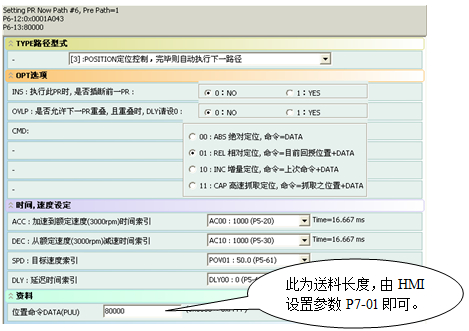

PR06：啟動PR定位功能，此時送料才開始。送料長度由參數P6-13設定(通過觸摸屏)。
盲區的設定：P5-56=50 (COMPARE－數據陣列開始地址)
盲區是通過屏的宏程序設進去的。
在送料的過程中，由于之前已啟動了COMPARE完成后啟動CAPTURE功能功能，因此當走完盲區的距離后，CAPTURE到色標信號后，自動跳轉到PR50。

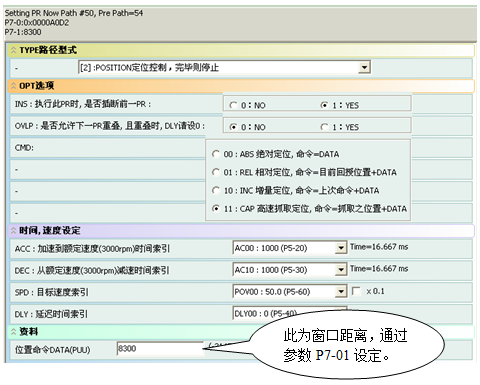

PR50：此PR是用來走窗口的距離，如下圖所示

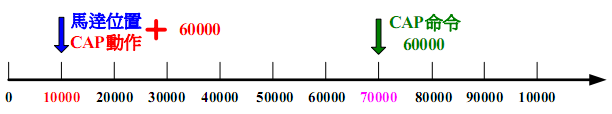

PR50路徑模式是CAP高速定位，如下圖。參數P7-01設為窗口的距離。（通過HMI設定），CAPTURE功能 的概念是利用外部的觸發信號DI7，達到瞬間抓取運動軸的位置數據，由于抓取的動作是由硬件完成，硬件DI7響應時間 1 usec，沒有軟件延遲的問題，對于高速運轉的運動軸也可以準確的抓取。
PR50走完后，一個完整的PR流程就結束了，等待下一次觸發。
PR7：如果過了盲區后，一直沒有色標信號，此時伺服會將PR06中設定的送料長度走完。因為CAPTURE已經開起（此刻P5-39參數為0XF039，BIT0為ON），為避免誤動作，還是要將CAPTURE關閉。將P5-39設為0XF038，即將參數的BIT0設為OFF。
5、程控和點動：這些功能PR程序相對簡單，只要執行POSITION定位功能，定位后停止即可。

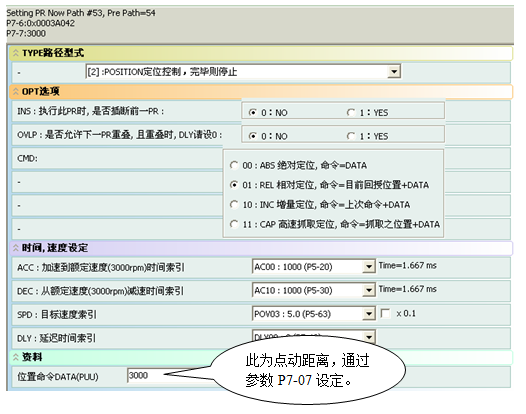

拿正向點動舉例，如下圖，只要執行相對定位（REL）
6、其它參數設置
客戶的送料輥周長為600mm，由伺服經一個速比為3的減速機拖動，為了客戶設置方便，我們規定1個PUU對應1um，也就是說送料輥轉一圈，伺服電機要轉3圈，因此，電子齒輪比設置如下：
為使用比較（ＣＭＰ）功能，若來源是主編碼器，脈波設定的單位不是ＰＵＵ，而是分周數，必須先分清楚：
ＰＵＵ：位置單位，由齒輪比（P1-44,P1-45）所定義。
分周數：每轉OA/OB輸出數量，由P1-46 所定義。實際ＣＭＰ比較的數目會乘以4。由于伺服電機轉一圈，送料輥轉1/3圈，也就是走200MM，因此，我們將P1-46設定為50000，ＣＭＰ主編碼器(即伺服電機轉一圈)每轉會有200000個脈波，正好1個脈沖對應1個um！
六、PLC及HMI程序說明
此設備中，PLC主要用于邏輯控制，有以下功能:
1、 PLC控制變頻器運行，變頻器通過外接電位器調速。曲軸連桿在主電機帶動下作用往復運動，使模切版臺與壓切機構不斷離合。
2、 當PLC檢測到高位信號，表明模切版臺與壓切機構是分離的，此時允許拖料，PLC立即接通DO點，觸發A2伺服DI2(光控)或DI3(程控)，也就是拖料信號。一般情況下，拖料會在PLC檢測到低位信號前完成，如果，低位信號來時，伺服拖料沒有完成，PLC會立刻觸發伺服的DI6 STOP信號，使伺服停止拖料，避免扯斷原材料，同時，在觸摸屏上顯示超速報警畫面。
3、 點動是用來對色標的，每按一次，PLC觸發伺服的DI4(正向)，或DI5（反向）走一固定短距離。
4、 計算當前速度與產量。
5、 其它功能：光電糾編，排廢，放卷等。

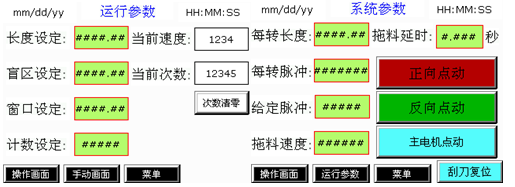

6、 部分參數 設置畫面
7、
8、
七、結束語
A2是目前臺達功能強大的一款伺服，不光擁有快速的響應（速度環頻率達1KHZ），而且還提供了傳統伺服不具備的電子凸輪功能，內部的PR功能，使A2能做許多原來需上位運動控制器才能完成的工作。
此次，A2在模切上的成功應用表明，使用此種控制架構，可以使客戶的PLC程序簡化，而控制性能完全由A2伺服來保證，節約了客戶的開發周期，性能也可以大大提高。
