項目背景

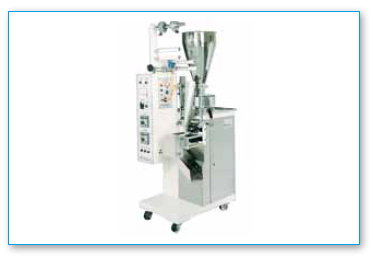

立式包裝機主要用于以下流動性較好的顆粒物料，農藥、獸藥、種子、中成藥、飼料、咖啡、果珍、干燥劑、食鹽、味精、湯料、茶葉、洗衣粉、干料調味品、白糖等等以及自由流動顆粒產品。
用戶原設備采用變頻器通過鏈輪控制橫封和下料，各有一個機械凸輪，橫封凸輪為偏心可調凸輪，一臺伺服控制送膜，2臺伺服分別控制劃線和切斷。這種架構雖然也是使用觸摸屏操作，但是機械傳動復雜，在需要包裝不同袋長的材料時，需要憑借經驗調整橫封凸輪的偏心量，其加工精度會受到傳動機械和偏心凸輪的影響。現在將客戶原有的方案替換為臺達總線型方案，系統性能得到了提升，維護更便捷。
設備特點
總線型架構，配線簡單，省去較多人工成本。
采用高性能A2伺服控制，無論定長還是對標功能，一鍵即可設定，方便靈活。
獨立的溫度控制，能更好的適合各種包裝材料。
可大大簡化傳動系統，替換掉復雜的機械傳動裝置，10MC內建飛剪功能塊，可大大降低系統開發人員的開發周期。

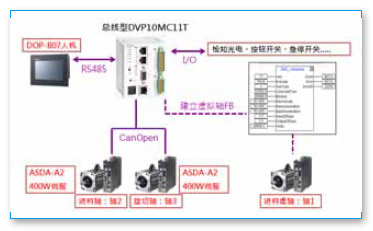

系統架構

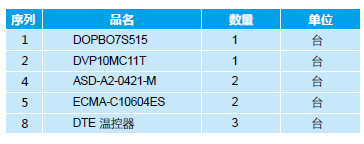

設備電控部分如下：
項目總結
此設備充分體現了臺達總線型控制器10MC的良好性能，它將所有的運動控制命令下達給A2伺服，并實時監測各軸的運動狀態。這款控制器不僅能連接16個實體伺服軸，而且還可以建立虛軸，特別適合運動控制要求較高的場合。目前此臺設備包裝設備的包裝精度可達+0.5MM。包裝長度最長可達300MM。

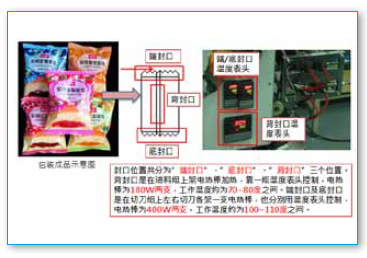

包裝完成的產品如上圖所示，完美的包裝離不開精確的溫度控制，臺達DTE溫控器在此可助一臂之力。
