項目背景
醫用橡膠手套在外科手術中的使用具有劃時代的意義,它已經成為減少病原體傳播的主要手段,可以避免與任何可能引起感染的物質直接接觸的危險。這類醫用手套分左右手配為一副供醫療手術使用,以優質天然膠乳為主要原材料,通過采用凝固劑浸漬法進行模具加工成型,干燥后制成的橡膠薄膜制品。一雙質量合格的醫用手套不僅直接關系到一場手術是否能順利進行,而且也關系到病患手術者的人身安全。醫用手套包裝是保證醫用手套質量的重要環節。醫用手套包裝機也稱醫用手套包裝生產線,是一種可將醫用乳膠手套自動包裝的機械設備。目前,國內的醫用手套包裝普遍由人工放置手套,存在由放置的位置過前、過后引起的包裝紙破裂、切指、包裝不美觀等質量缺陷。臺達DMV視覺系統的引入能夠很好地解決此類缺陷的發生,在該領域的應用具有重要的行業推廣意義。
工藝分析
在橡膠手套的包裝過程中,手套放置的位置直接影響包裝的質量。主要分為以下兩種情況:手套放置過前:因?yàn)檎奂埐课浑x基準線只有0.5mm,手套手腕部分放置超過印刷基準線很有可能會導致包裝紙折紙時破裂,從而影響包裝質量;手套放置過后:手套手指部分放置超過后段折紙區域且接近切紙線就會導致包裝不美觀,如果手指部分過于接近切紙線,很有可能發生切指。如果手套手指部分放置超過后段切紙線,那勢必導致手套手指部分切指。因?yàn)槭痔追胖檬橇魉€在線放置,速度在每分鐘50-60雙左右,放置位置過于苛刻勢必造成操作工放置手套的難度,直接影響包裝產量。

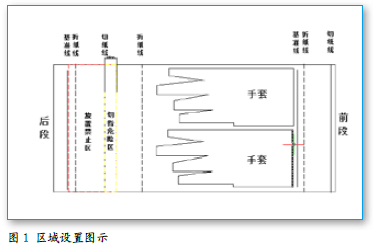

鑒于以上兩種情況,我們將切紙線與距切紙線往前100mm處區域劃為切指危險區,將切紙線與后基準線之間設為放置禁止區。在這兩個區域內都不得有手套存在,如果存在手套,通過視覺檢測發出報警。針對用戶手套產品的多樣性與需要的調整,切指危險區的范圍可以由用戶自定義。
檢測方案

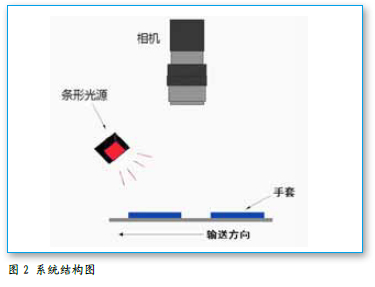

根據用戶的需求,本方案采用DMV1000視覺系統“一拖一”的模式來進行檢測求,系統架構如下圖所示。
■ 檢測分析
手套與包裝紙顏色相近,如果光源直射手套,手套與包裝紙的特征對比度很差,無法穩定的檢測出手套的存在。而當條形光源與水平面成60度時(參考圖2),手套手腕部分與手指部分會呈現不同的圖像特征。
1.手腕部分檢測
手腕部分比較平整,手套表面具有較強的反光性,在手套手腕部分存在與不存在的情況下,該區域的亮度對比是比較明顯的;利用這個特性,可以使用【影像亮度】工具來判斷手套手腕部分有無超過基準線進入放置禁止區域;另外,可以利用【邊緣位置】尋找基準線邊緣;當手套手腕部分遮蓋基準線時,【邊緣位置】工具檢測就會出錯,系統會輸出NG信號。
2.手指部分檢測
當條形光源與水平面成60度時,手指部分會在包裝紙上呈現黑色陰影,我們可以通過檢測手指陰影的位置來判斷手指在包裝紙上的相對位置,雖然實際檢測的并非手指的實際位置,但是,在檢測精度要求不是很高的情況下,利用手指部分的陰影在切指危險區的位置相對比較確定的特性滿足檢測的需求;在放置禁止區和切指危險區分別用【面積】工具來檢測手指陰影的黑像數值,當檢測到的黑像數值大于設定值,系統會輸出NG信號。
■ 檢測方案
1.手腕部分檢測

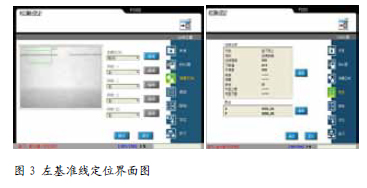

檢測工具定位:左右手套包裝紙放置區域各有一條黑色基準線,分別用【邊緣位置】來定位黑色基準線的邊緣。以左基準線定位為例,如圖3所示。

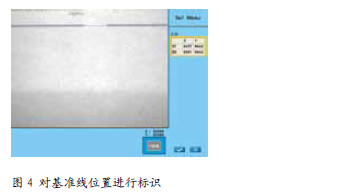

為了產品換產的需要,統一基準線的位置,利用【標記】工具,對該位置進行標識,如圖4所示。
影像強度檢測:

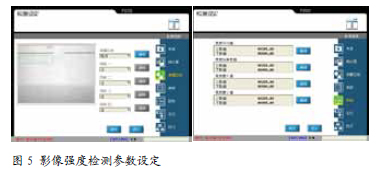

當手套手腕部分傾斜放置時,【邊緣位置】工具沒有出錯的情況下,需要用【影像強度】工具來檢測越界的手套。以左邊為例,如圖5所示。
手腕部分判定NG的條件:基準線定位出錯;手腕部分覆蓋基準線或者基準線不清晰、不存在的情況下,基準線定位工具【邊緣位置】出錯;實際影像強度亮度平均值大于設定值。
2、手指部分檢測
因?yàn)槭痔子卸喾N規格,大小尺寸有所差異,所以其相對包裝紙的位置,會有所調整,即需要調整放置禁止區和切指危險區的相對位置;針對此項要求,為了便于調整,我們將手指切指檢測左右兩邊分為4個區域,利用【面積】工具進行檢測。
放置禁止區檢測:

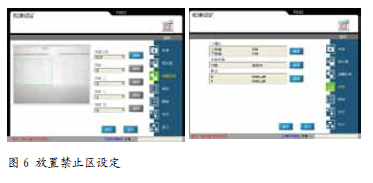

規劃【面積】工具的檢測區域,并對圖像進行二值化處理,以左邊為例,如圖6所示。當檢測區域內的黑像數值大于設定值時,系統輸出NG信號。
切指危險區檢測:
規劃【面積】工具的檢測區域,并對圖像進行二值化處理,檢測區域設置方法同上(省略)。當檢測區域內的黑像數值大于設定值時,系統輸出NG信號。

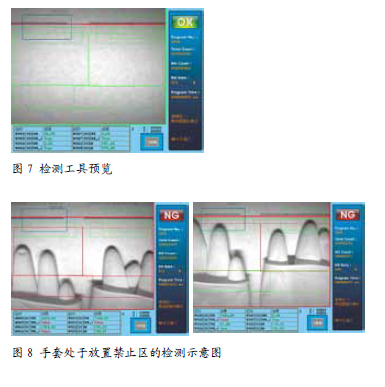

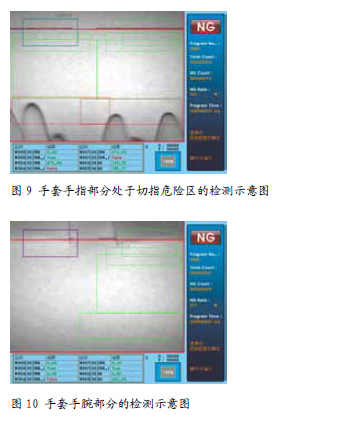

■ 檢測效果
方案最終輸出結果需要綜合判斷2個【影像亮度】和4個【面積】工具檢測的結果,只要出現一個NG(即手腕部分過基準線或手套手指部分處于禁止區、危險區的情況),此包裝機便會報警停機。所以還需通過【判斷器】將此六個檢測工具的檢測結果做一個“and”關系。

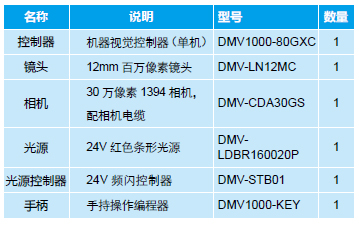

系統配置
驗收測試
驗收測試分12組,每組分10次進行測試,表2為測試報表,其中“露指”代表手套處于放置禁止區或者切指危險區,“過線”為手套手腕部分過基準線的情況。

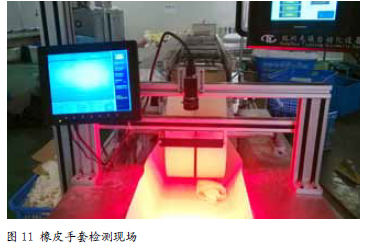

應用現場
項目總結
本文基于臺達DMV1000機器視覺檢測系統實現了高速醫用橡膠手套自動包裝機手套質量的自動化檢測,不僅大大降低了產品線次品的輸出,提升了品牌形象,而且為企業節約了資源。該系統結構簡單緊湊、成本低廉、操作簡便、精確度高、穩定性高。其檢測效果遠遠優于人工檢測效果,規范了操作工的放置手套的操作習慣。本檢測系統已成功應用于該項目,取得了滿意的運行效果,準確率完全達到了系統的設計目標。隨著醫療行業自動化水平的不斷提高,人工費用的增長,該系統具備良好地推廣應用價值。
